[Operating System 8th] 8-1. 가상메모리

가상 메모리(VRAM) : 보조기억장치를 주기억장치처럼 주소지정이 가능하게 만든 저장 공간 할당 체제
가상 주소 : 가상 메모리의 특정 위치에 배정된 주소 → VRAM에 배정된 주소
가상 주소 공간 : 특정 프로세스에 할당된 가상 주소의 영역 → VRAM의 크기
주소 공간 : 특정 프로세스에 가용한 주기억장치 주소(물리적 주소)의 영역 → RAM의 크기
실 주소(물리적 주소) : 주기억장치 상의 특정 위치의 주소 → RAM의 주소

하드웨어와 제어 구조

Paging 메모리 관리의 2가지 기본 특성
1. 프로세스의 모든 메모리 참조 ⇒ 물리 주소
2. → 이는 동적으로 물리 주소로 변환
3. 한 프로세스의 주소 공간이 여러 블록으로 분할되고 수행될 때, 메모리의 연속된 영역에 위치할 필요X

But) 프로세스의 코드와 데이터 전체가 메모리에 적재되어야 함

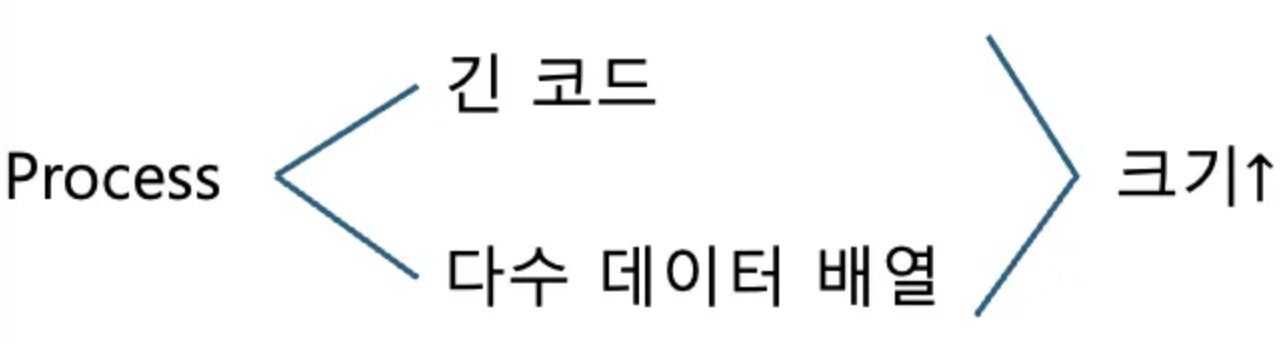

수행시간에 프로세스의 모든 블록이 주기억장치에 적재되어 있지 않아도 된다면?
1. 프로세스의 크기를 주기억장치의 크기보다 크게 할당 가능
2. 멀티 프로그래밍 정도를 높일 수 있다.

방안 ⇒ 부분 적재 수행

OS는 초기에 수행될 코드와 참조될 데이터가 포함되도록 몇 개의 블록만 적재
주기억장치에 적재되지 않은 논리 주소가 참조될 경우 처리기(CPU)는 메모리 접근 오류 인터럽트 를 발생시킨다.
OS는 해당 프로세스를 Blocking!하고 참조된 논리 주소를 포함하는 블록을 주기억장치로 반입 → I/O 요청
OS는 I/O가 완료되면 Block된 프로세스를 준비 상태로 전환시킨다.

부분 적재의 이점

보다 많은 프로세스를 주기억장치에 유지→ Swapping 오버헤드 감소
→ 준비 상태 프로세스가 존재할 가능성이 높음
주기억장치 크기보다 큰 프로세스를 수행
→ 이용 가능한 주기억장치 공간 크기를 의식할 필요가 없다.

타당성

단기간, 작은 영역 코드 수행, 적은 데이터
Swap-out 되기 전에 단지 몇 블록만 사용된다.
⇒ 사용하지 않는 블록은 메모리에 적재할 필요X
각 프로세스의 일부분 적재 → 많은 프로세스들을 메모리에 유지
프로세스 적재 시간 절약

논점 검토

⇒ 실 메모리 전체가 프로세스 블록들로 채워져 있는 상황에서 어떤 프로세스의 참조된 논리 주소(블록)가 적재되지 않았을 경우

메모리 접근 오류 인터럽트 발생 → OS는 해당 블록을 가상 메모리에서 실메모리로 적재
새로운 블록을 실메모리로 반입하려면 실메모리에 적재되어 있는 블록 하나를 반출해야한다.
만일 특정 블록이 사용 직전에 반출되었다면 그 블록은 곧 바로 반입 → 메모리 접근 오류 인터럽트 발생

⇒ 위 과정이 반복되고 이러한 상태로 쓰레씽(Thrashing)

쓰레씽 피하기

지역성의 원리 → 블록들의 최근 참조 이력을 근거로 가까운 미래에 사용될 가능성이 적은 블록을 추정하여 반출
- 지역성 : 프로세스 내의 명령어 및 데이터에 대한 참조가 군집을 이루는 특성
- 시간 지역성 : 반복문, 함수 호출
- 공간 지역성 : 순차 수행, 배열 순회
짧은 기간 동안 프로세스의 블록 몇 개만 필요 (가정) - 유효 근거
가까운 미래에 어떤 블록이 필요할 것인지에 대한 지능적 예측도 가능
지역성이 전제될 때, 가상 메모리 실용성의 필요 조건
1. 가상 메모리 지원 H/W
2. 실 메모리와 가상 메모리 간 블록 이동을 관리할 S/W 모듈

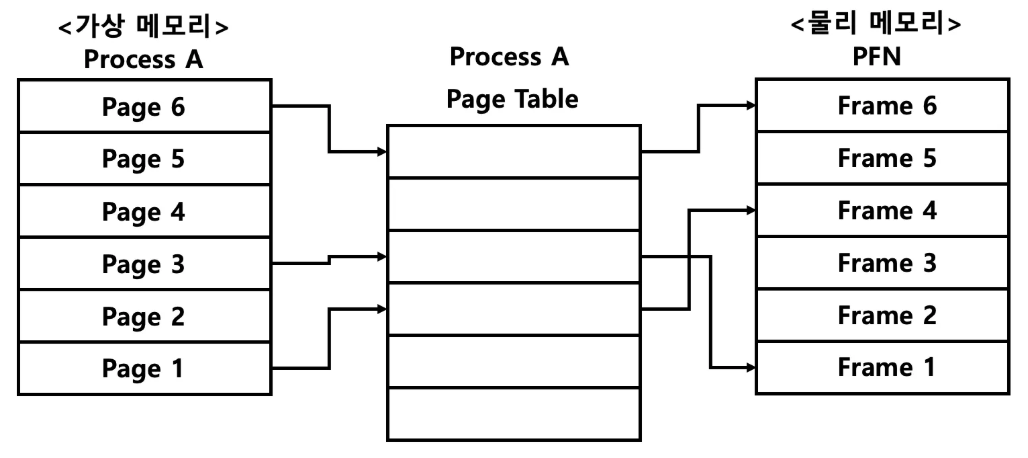

페이징 (Paging)

가상 메모리에 있는 프로세스는 고정 크기의 페이지(Page)로 분할
실 메모리는 페이지 크기의 프레임(Frame)으로 분할
프로세스 당 하나의 Page Table 유지

가상 메모리 : Page ↔ 실 메모리 : Frame ⇒ 크기 동일

→ PFN : Page Frame Number

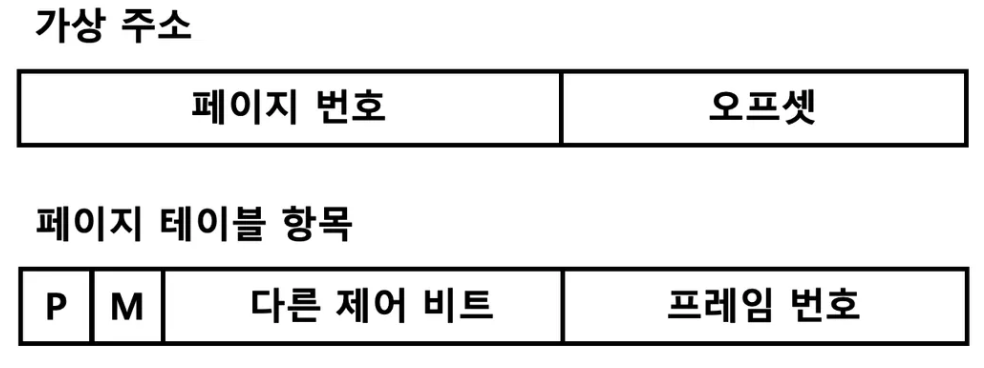

프로세스는 가상 주소로 구성

P bit : 존재 비트 (메모리에 존재하는가?)
M bit : 메모리에 적재된 후 내용 변경 여부

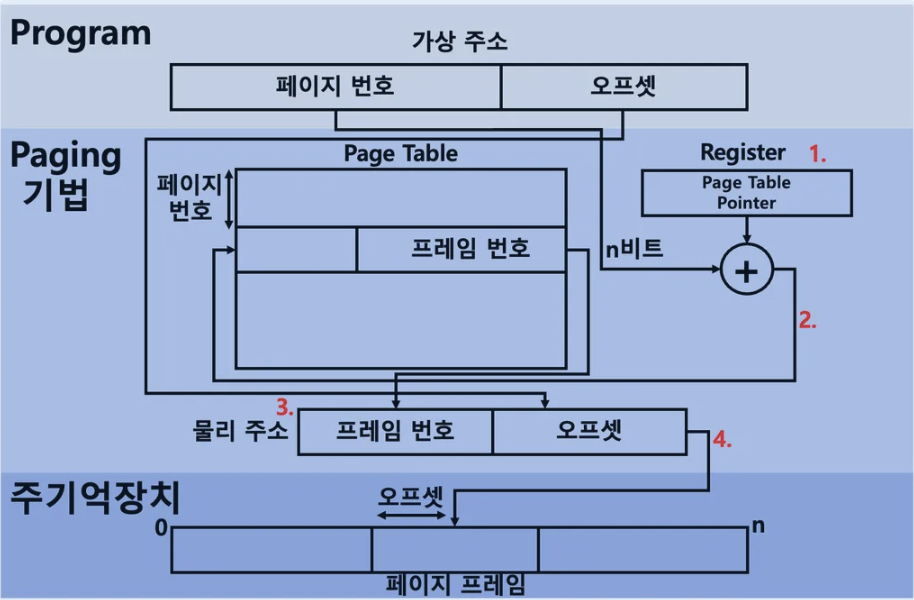

페이징 시스템에서의 주소 변환
- 페이지가 메모리의 한 워드를 접근할 때마다 주소 변환이 필요함
- CPU -(가상 주소)-→ MMU -(물리 주소)-→ Memory

프로세스를 위한 페이지 테이블의 시작 주소가 특정 레지스터에 저장된다.
가상 주소의 페이지 번호를 테이블의 인덱스로 사용하여 페이지 테이블 항목을 선정
그 항목으로부터 페이지가 적재된 프레임 획득
프레임 번호가 가상 주소의 오프셋과 결합되어 물리 주소 획득

페이지 테이블(PT, Page Table)의 구조

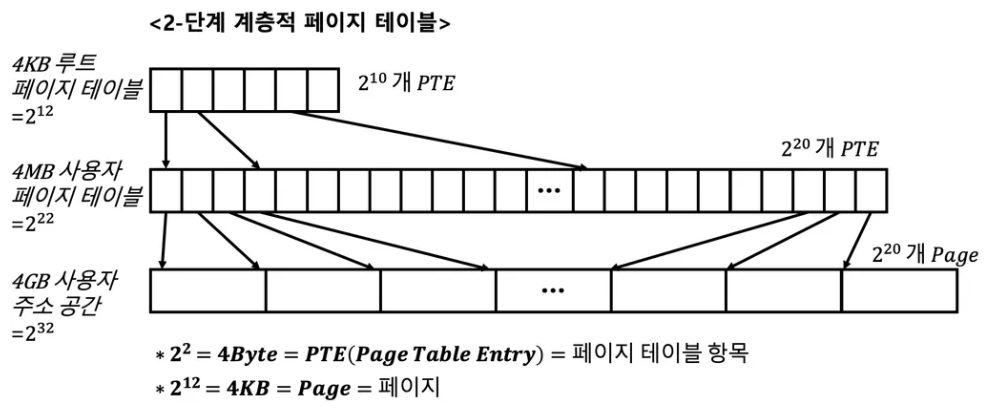

2단계 계층구조를 위한 가상 주소

루트 PT는 항상 메모리에 적재됨
나머지 PT는 일부분만 실 메모리에 적재한채 해당 프로세스 수행 가능

Page Table의 단점
- 다단계 PT 구조에서 PT 단계 수는 가상 주소 공간의 크기에 비례
- 단계가 클수록 페이지 접근 비용이 증가

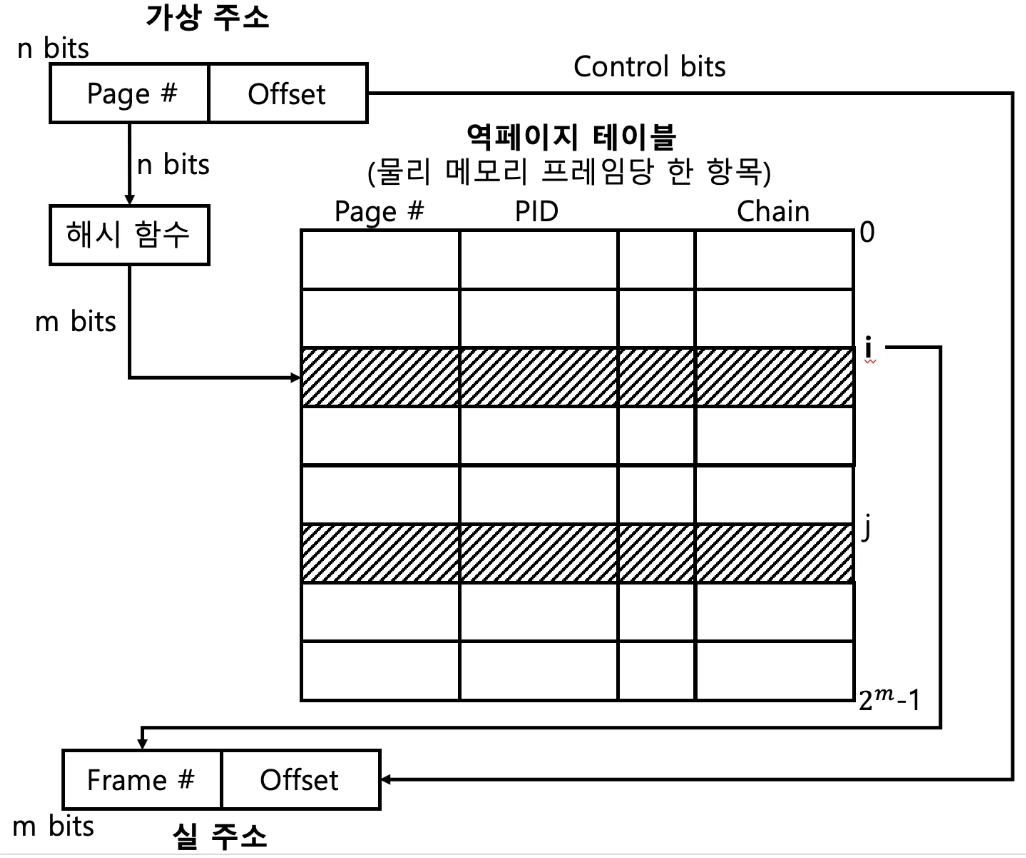

역페이지 테이블(Inverted PT)

페이지 테이블 항목이 가상 메모리의 페이지당 하나씩이 아니라 실 메모리의 페이지 프레임당 하나씩 설정된다.
프로세스의 수나 지원되는 가상 메모리 크기와 상관없이 주기억장치의 일정 부분만이 역페이지 테이블 저장을 위해 사용된다.
Power PC, UltraSPARC, IA-64 구조에 변형 기법 사용
Mach 운영체제에 사용

⇒ 문제점 : 실 메모리 공유가 어려움

1단계 PT 구조 : 실 메모리 접근 횟수 2회 ?

2단계 PT 구조 : 실 메모리 접근 횟수 3회 ??

역페이지 테이블 : 실 메모리 접근 횟수 1회 ???

페이징에서 가상 주소 참조는 적어도 두 번의 실 메모리의 접근을 필요로 한다.
1. 주소 변환에 필요한 PTE를 위해 실 메모리 접근
2. 요구된 워드를 가져오기 위해 실 메모리 접근

⇒ 실 메모리 접근 시간이 두 배로 증가하여 역효과를 가져올 수 있다.

⇒ 해결책 : PT를 위한 캐시(TLB)를 사용하는 것

TLB(Translation Lookaside Buffer)

⇒ TLB는 가장 최근에 참조된 PTE를 저장하고 있는 캐시이다.

페이지 테이블만 사용하는 직접 검색
TLB를 사용하는 연관 검색
- 지역성의 원리로 대부분의 가상 주소 참조는 최근에 사용된 페이지들 내의 위치들로 한정될 것이며, 이로 인해 대부분의 참조는 캐시 안에 있는 페이지 테이블 항목(PTE)과 연계될 것이다.
TLB Entry
1. 페이지 테이블 항목의 내용
2. 페이지 번호
3. 다수의 TLB 항목을 동시에 조사하는 H/W
TLB
1. 가상 주소가 주어진다.
2. TLB 조사
  - TLB hit : 실주소 구성 (프레임 번호 추출), 5번으로 이동
  - TLB miss : 페이지 테이블 인덱싱 후 페이지 테이블 항목 참조, 3번으로 이동
3. 존재 비트
  - 0 : Page Fault (실 메모리에 Page 없음), OS가 HDD에서 주기억장치로 Page 적재 => 메모리 접근 오류 인터럽트!!
  - 1 : 실 메모리에 Page 존재
4. TLB 갱신
5. CPU가 물리 주소 생성

TLB hit : TLB에 Page 번호가 있으면 바로 Frame 번호 추출

TLB miss : TLB에 Page 번호가 없을 때

→ 메모리에 존재(PT에 존재) ⇒ Frame 번호 추출 ⇒ TLB 갱신

→ 메모리에 미존재 ⇒ Page를 주기억장치(PT)에 적재 ⇒ Frame 번호 추출 ⇒ TLB 갱신

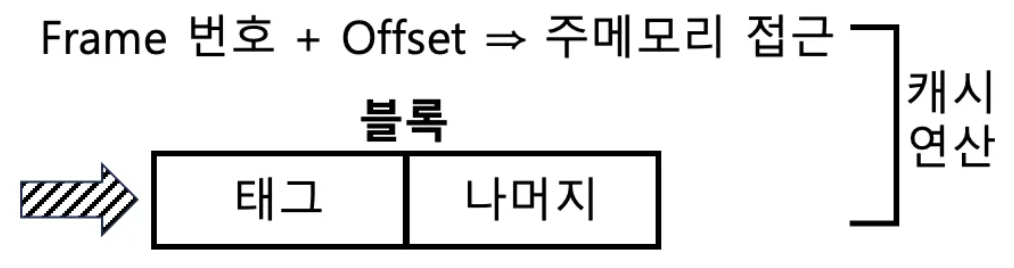

해당 블록이 캐시에 있는가? (태그, 나머지)X : Cache miss, 주기억장치로부터 해당 워드가 읽힌 후 CPU로 워드 전송
O : Cache hit, CPU로 워드 전송

⇒ Page Fault가 많다, 쓰레싱 확률이 높다, 메모리 성능 저하

페이지 크기
- 페이지 크기를 결정할 때 고려사항

페이지 크기 ---------- 고려사항	작은 경우	큰 경우
Page Table 크기	증가	감소
프레임 내부 단편화	적어짐	많아짐
팜조 지역성 효과	증가함	감소함
I/O 시간 효율성	나쁨	좋음

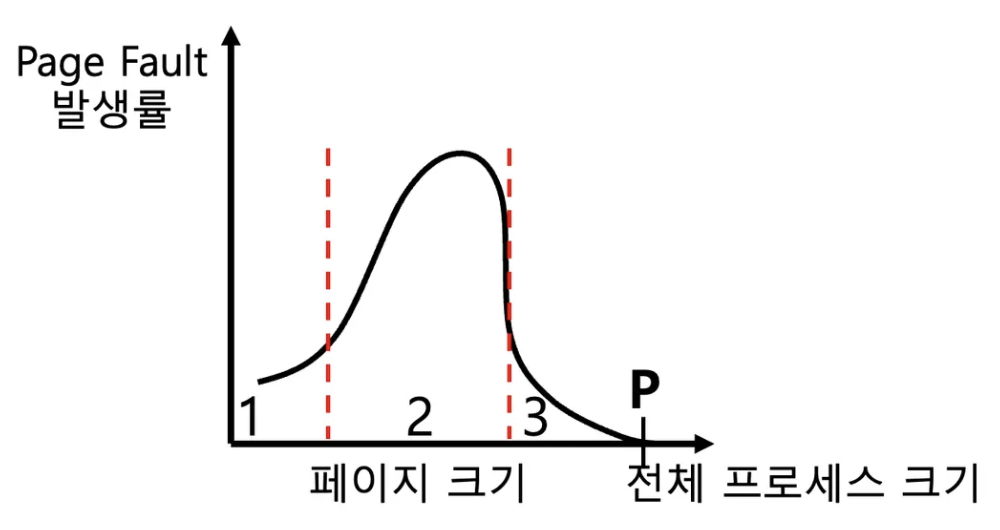

페이지 크기 매우 작음
- 주기억장치 상에서 한 프로세스가 사용할 수 있는 페이지들이 상대적으로 많아짐
- 시간이 지나면 메모리에 적재된 페이지들이 프로세스가 최근에 참조한 인접 부분을 모두 포함
- 페이지 폴트 발생률 저하
페이지 크기가 커질수록
- 개별 페이지들은 최근의 참조로부터 보다 멀리 떨어져 있는 위치를 포함할 것이다.
- 지역성의 원리에 따른 효과가 감소
- 페이지 폴트 발생률 상승
페이지 크기가 전체 프로세스의 크기에 근접
- 한 페이지의 크기가 프로세스의 전체를 포함하면 페이지 폴트가 발생하지 않음

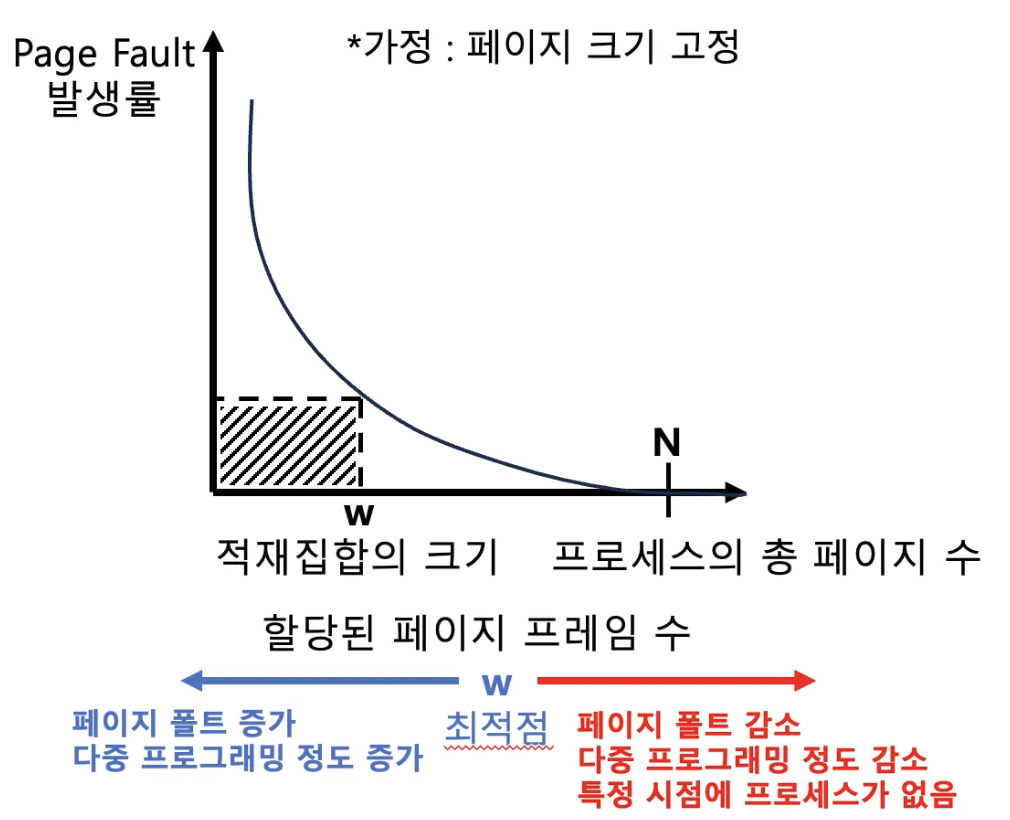

한 프로세스에 할당된 프레임의 개수에 의해 페이지 폴트 발생률이 결정됨
유지되는 페이지의 개수가 늘수록 페이지 폴트 발생률 감소

⇒ S/W 정책 (각 프로세스에 할당된 메모리량)은 H/W 설계시의 결정사항(페이지 크기)과 상호작용

⇒ 한 가지 페이지 크기가 모든 시스템에 최적일 수는 없다.
