[네트워크 기초] 13. Cisco Catalyst 스위치

모델명으로 스펙 보는 방법

PoE (Power Over Ethernet) : 이더넷 케이블로 전원 및 데이터를 동시 공급하는 기능
- ex) AP, IP 전화기, IP 카메라 등 전원 케이블이 굳이 필요 없는 장비들...
SFP (Small FormFactor Pluggable) : 광케이블에 접속하기 위한 접속 방식. 속도는 1Gbps.
TP : UTP 방식 (RJ45)
Dual Purpose Uplink : SFP 방식과 10/100/1000 Base T 방식 중 하나를 선택
- 광케이블 : SFP
- UTP : 10/100/1000 Base T
- 두 방식 동시 사용불가.

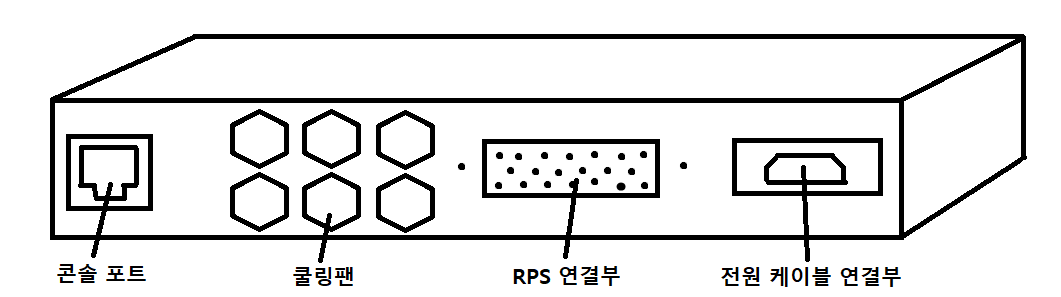

꺼짐 : RPS가 꺼져있거나 제대로 연결되어 있지 않은 상태
초록 : RPS가 연결되어 있고 정상 작동중
초록 점등 : RPS가 연결되어 있으나, 현재 다른 스위치에 전원 공급중이어서 현재 스위치에 공급 불가
주황(노랑) : RPS가 대기모드에 있거나 고장이다. 이 때, RPS에 있는 Standby/Active 버튼을 눌러주면 LED는 녹색으로 바뀐다. 그러나 만약 녹색으로 바뀌지 않으면 고장이다.
주황 점등 : 스위치 내부 전원 고장으로 RPS로부터 전원을 공급받아 작동중이다.

STAT (Port Status) : 각 포트의 상태표시 (Default)
- 꺼짐 : 링크가 연결 안되어 있음
- 초록 : 링크 연결됨
- 초록 점등 : 링크가 살아 있고, 데이터 송ㆍ수신중
- 초록ㆍ주황 점등 : 링크에러 발생
- 주황(노랑) : 포트 Disabled 또는 Blocking
DUPLX (Duplex) : 각 포트의 듀플렉스 모드 표시 (Half/Full)
- 꺼짐 : 포트는 Half Duplex로 동작중
- 초록 : 포트는 Full Duplex로 동작중
SPEED (Port Speed) : 각 포트의 스피드(10/100/1000) 표시
- 10/100/1000 포트
  - 꺼짐 : 10Mbps로 포트가 통신중
  - 초록 : 100Mbps로 포트가 통신중
  - 초록 점등 : 1,000Mbps로 포트가 통신중
- SFP 포트
  - 꺼짐 : 10Mbps로 포트가 통신중
  - 초록 : 100Mbps로 포트가 통신중
  - 초록 점등 : 1,000Mbps(1Gbps)로 포트가 통신중
PoE (PoE Port Power) : 포트별 PoE의 상태 표시
- 꺼짐 : PoE가 꺼짐. (만약 장비가 AC전원으로부터 전원을 공급받게되면, 장비가 PoE 스위치에 연결되어 있더라도 PoE LED는 꺼짐)
- 초록 : PoE가 켜짐. 포트 LED는 스위치 포트가 전원을 공급하는 경우에 녹색으로 켜짐
- 초록ㆍ주황 점등 : PoE가 스위치 전원 용량 부족으로 연결된 장비에 전원을 공급 못 할 경우
- 주황 점등 : 고장으로 PoE가 꺼짐
- 주황 : PoE가 포트에서 Disabled됨. (참고로 PoE는 Default ON)
